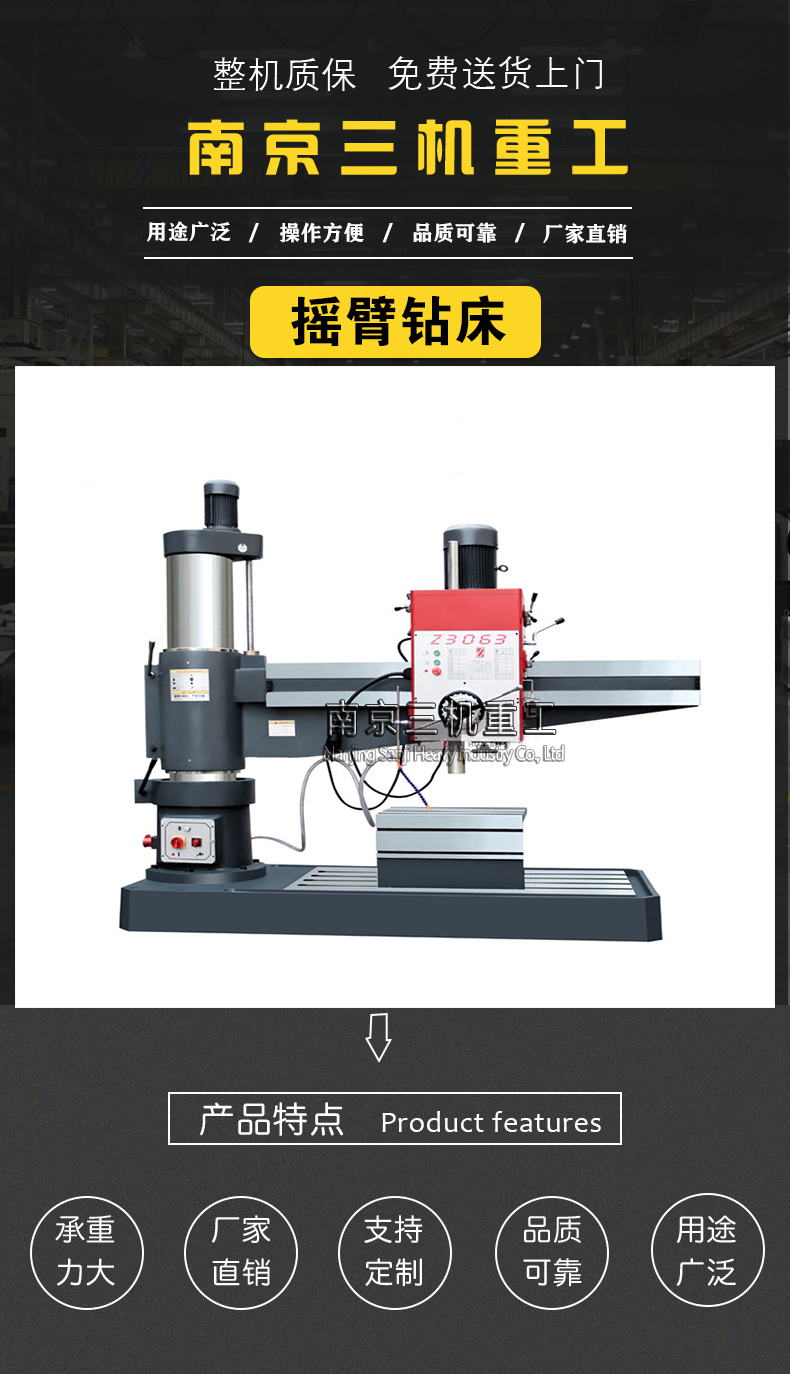

Z3063×20半液压型摇臂钻床 | 主要参数 |
大钻孔直径（mm） | 铸件63（钢件50） |
主轴中心线至立柱母线距离（mm） | 大1730 小360 |
主轴箱水平移动距离（mm） | 1685 |
主轴端面至底座工作面距离（mm） | 大1675 小450 |
主轴行程（mm） | 280 |
主轴圆锥孔 | 莫氏5号 |
主轴转速12级（r/min） | 34、47、66、90、130、180、240、340、470 650、930、1280 |
主轴进给量6级（mm/r） | 0.10、0.15、0.25、0.40、0.63、1.00 |
主轴允许大进给抗力（N） | 17000 |
摇臂升降速度（m/min） | 1.3 |
摇臂顺转角度（°） | 360 |
主电机功率（KW） | 5.5 |
升降电机功率（KW） | 1.5 |
机床净重约（Kg） | 3500 |
机床轮廓尺寸（长×宽×高）（mm） | 2220×890×2450
|
序号 | 名称 | 数量 |
1 | 5#退套楔 | 1件 |
2 | 钻夹头 | 1件 |
3 | 连接杆 | 1件 |
4 | 变径套 | 1件 |
5 | 工作台 | 1件 |
6 | 合格证明书 | 1份 |
7 | 使用说明书 | 1份 |
8 | 装箱单 | 1份
|
